發(fā)布時間：2023/11/28武漢市豪邁電力自動化技術有限責任公司

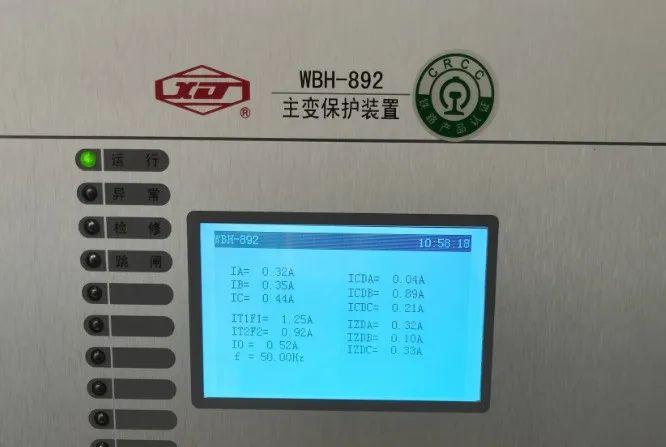

保護裝置： WBH-892 主變保護裝置

測試設備： 繼保之星-1600 繼電保護測試儀

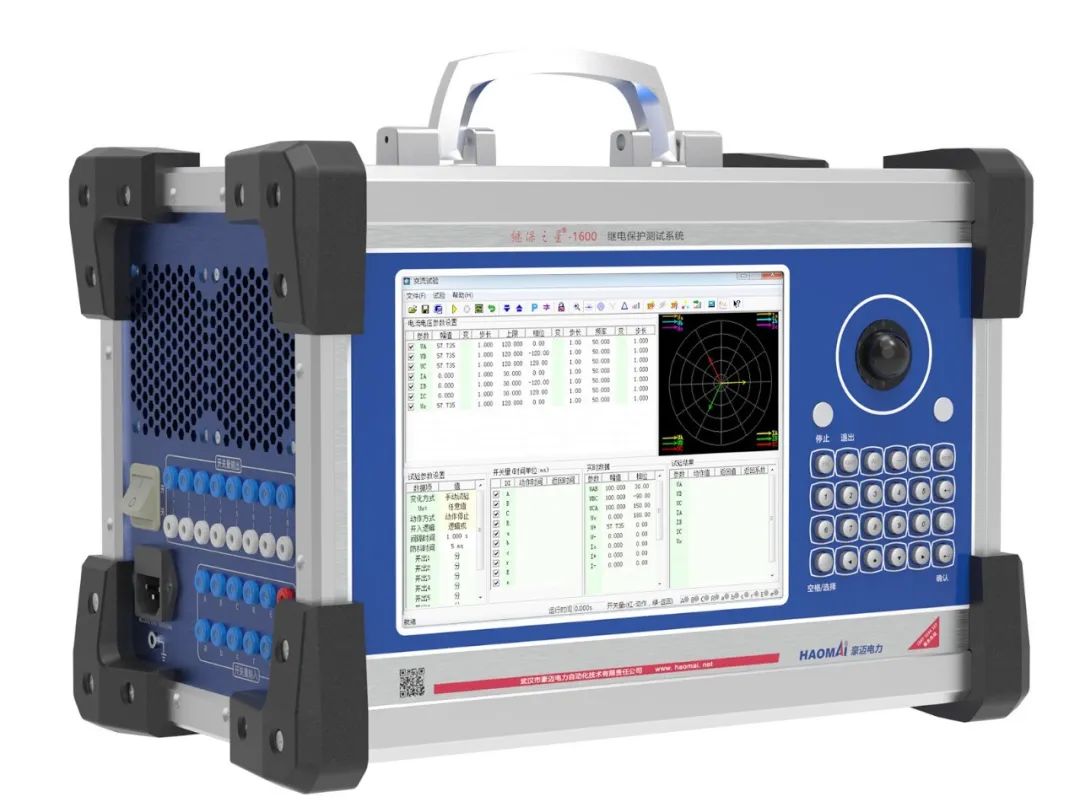

△ 繼保之星-1600 繼電保護測試儀

WBH-892 主變保護裝置適用于交流電氣化鐵路牽引變電所，作為牽引主變壓器的主保護、后備保護裝置。下面使用繼保之星-1600 繼電保護測試儀專用鐵路調試功能進行保護裝置三相V/V 接線的差動比率、差動邊界曲線搜索調試。

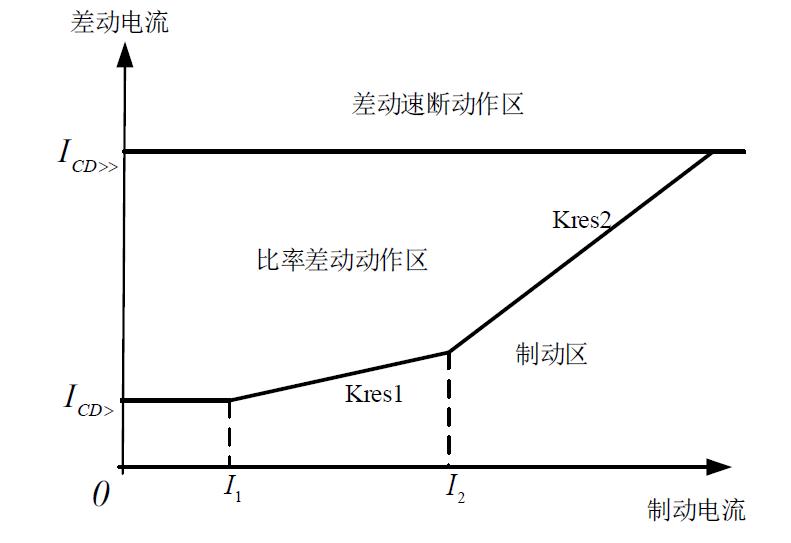

△ 比率差動保護的動作特性

1

保護相關設置：

1）保護定值控制字設置：

2）保護壓板設置：

在“壓板定值”里，將“差動保護”軟壓板置“1”，將“檢修”硬壓板置“1”，斷開“跳閘出口”硬壓板。

3）計算平衡系數：

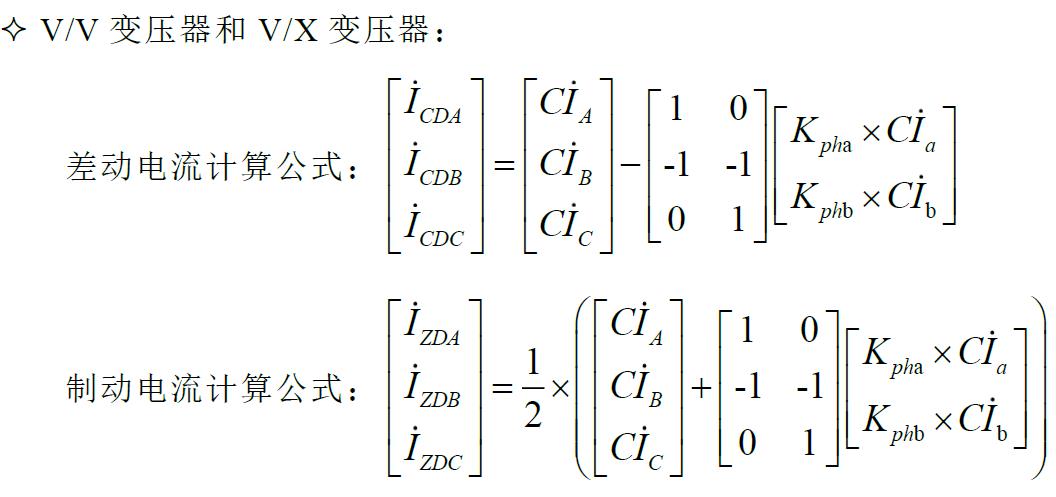

根據保護裝置說明書V/V接線差動保護電流平衡系數計算公式，結合定值計算可得：

2

試驗接線：

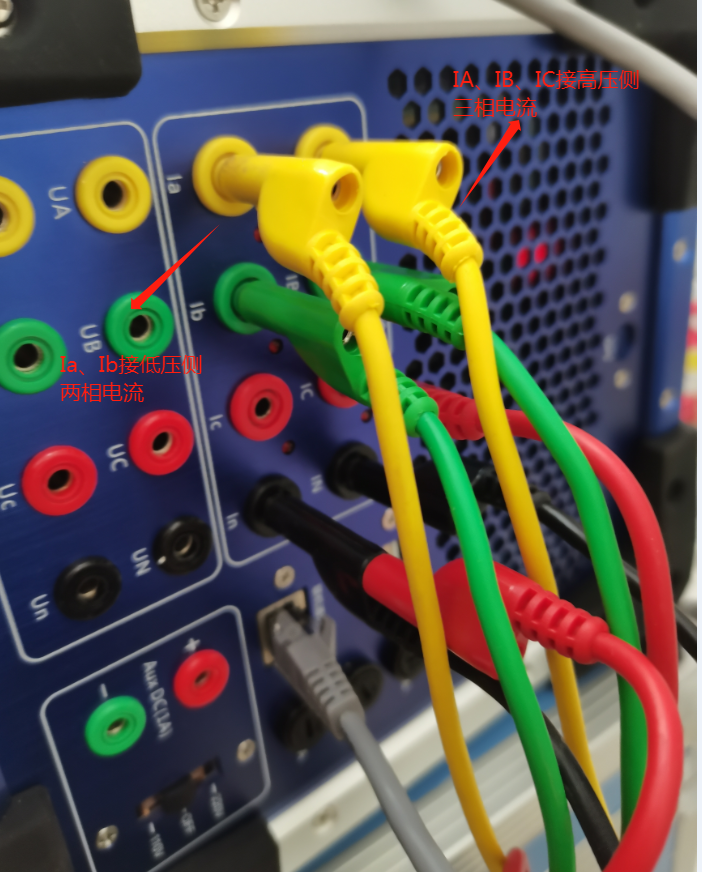

1）繼保之星-1600接線：

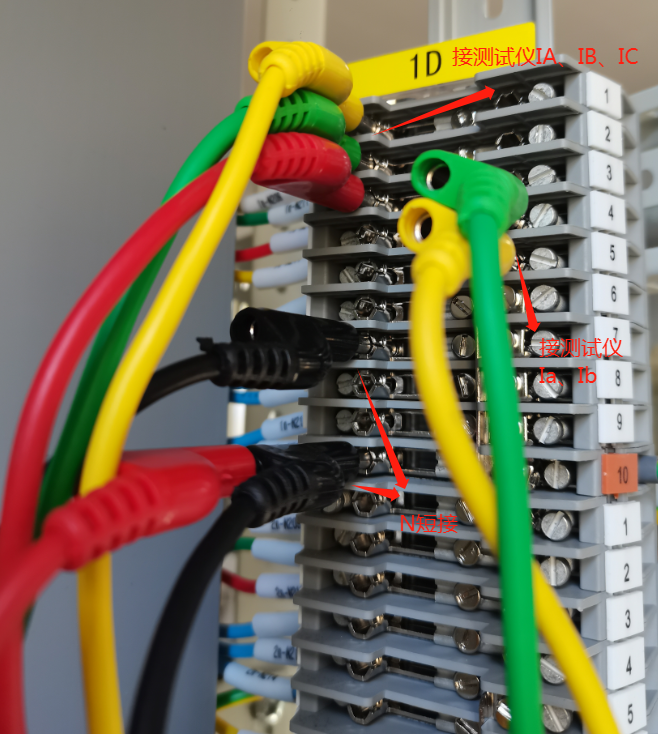

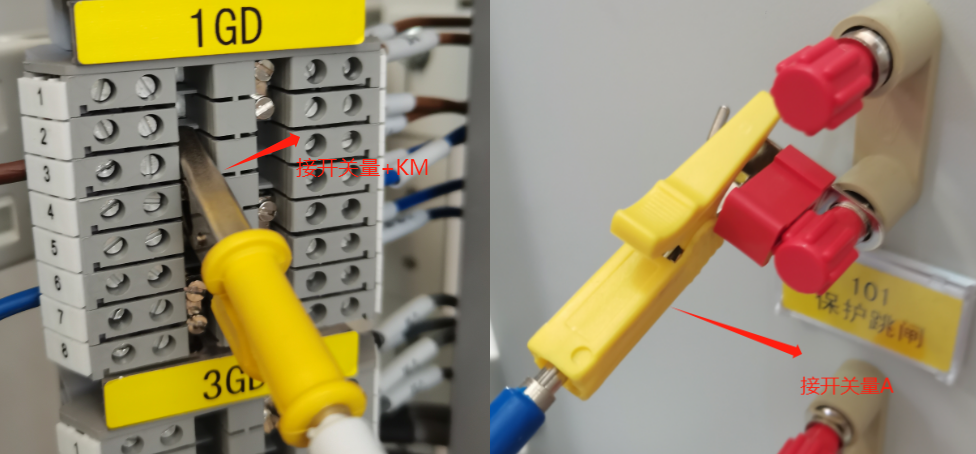

2）保護屏端子排接線：

3

試驗方法：

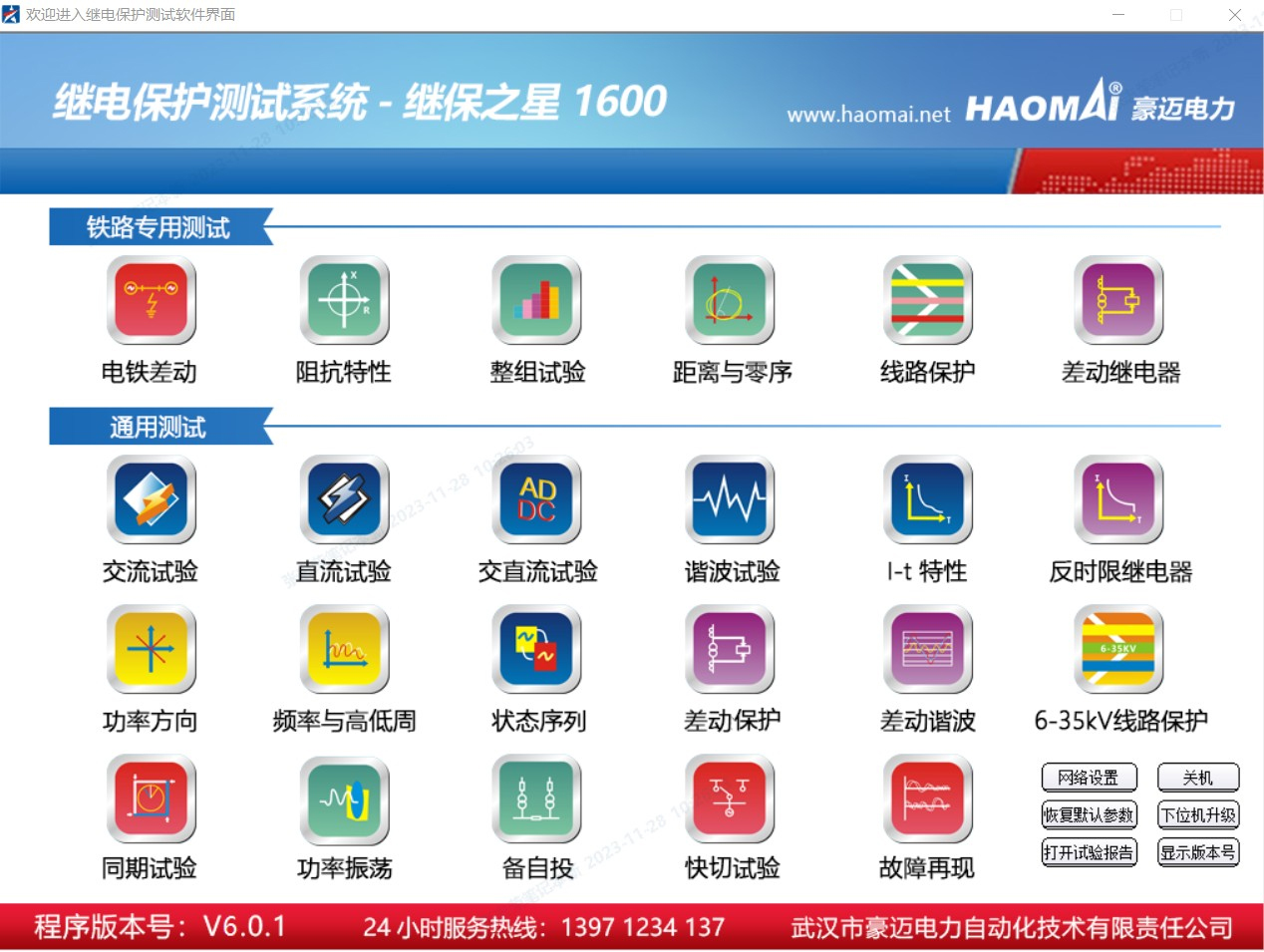

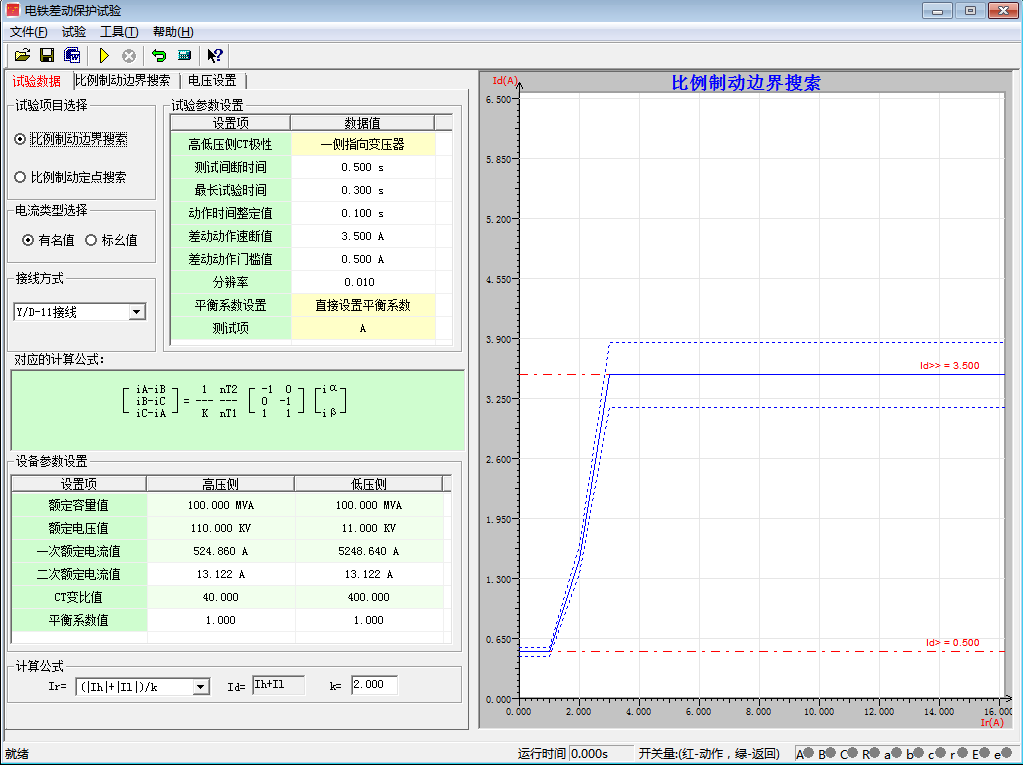

進入電鐵差動保護曲線搜索專用試驗界面。

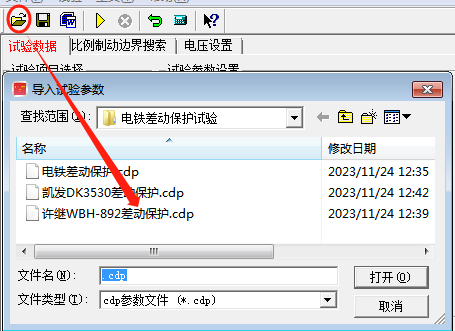

1）點擊導入試驗參數，可直接選取保護裝置模板，點擊打開，將自動導入該模板（模板在試驗中可進行編輯保存）。

2）導入模板后檢查確認參數設置是否正確。

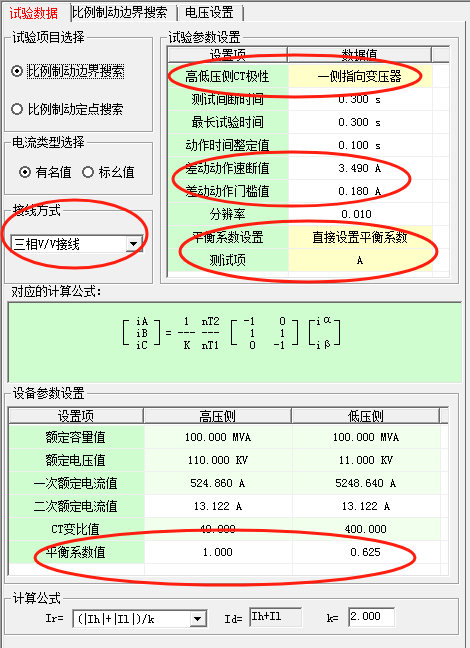

主要參數設置：

接線方式： 繼保之星-1600測試軟件提供多種接線方式，根據實際接線方式進行選擇，選擇接線方式后軟件內部會自動關聯相應的各項公式。

高低壓側CT極性選擇： 可選擇一側指向變壓器和兩側指向變壓器，此裝置為一側指向變壓器。

差動速斷值和門檻值 ：根據保護定值進行設置。

平衡系數設置： 由額定電壓和CT變比設置、直接設置平衡系數兩種方式，已經計算出平衡系數可直接填入。

測試相別選擇： 可分別進行A/B/C相差動曲線搜索。

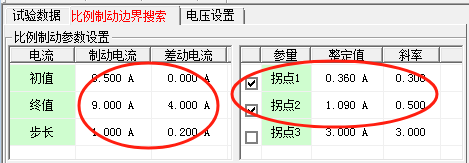

拐點設置： 多個拐點進行勾選，確認整定值和斜率查看定值單。

初值和終值： 關系曲線搜索的范圍和步長大小，可根據實際調整或選擇默認。

檢查確認以上參數即可添加序列進行試驗。注：試驗時由于是導入型號參數模板，只需檢查差動和制動及斜率定值，其他無需改正，試驗過程便捷高效。

4

試驗結果：

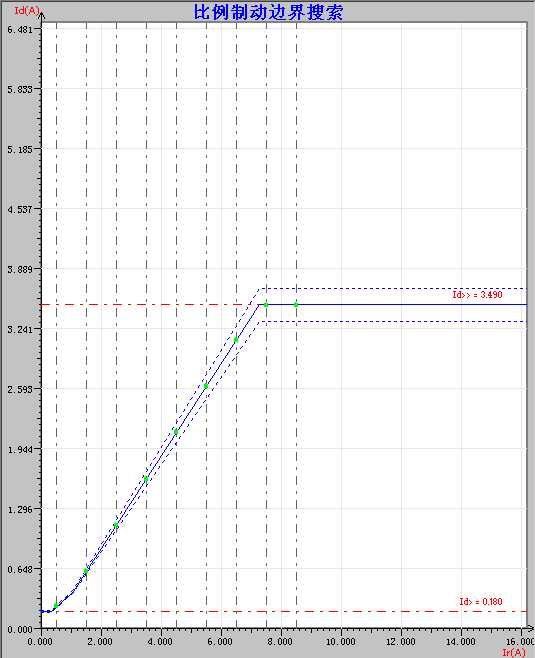

開始試驗后在測試軟件中可顯示實時電流值及每個點的實際差動電流，右側圖形中將描述差動打點曲線，試驗數據見下表：
